三偏心对夹蜗轮碟阀

销售电话：13706170473

销售电话：0510-85807008

所属系列：
名称：
型号：
检索关键字：

蝶阀
三偏心对夹蜗轮碟阀
D373H
D373H三偏心对夹蜗轮碟阀

D373H三偏心对夹蜗轮碟阀描述：

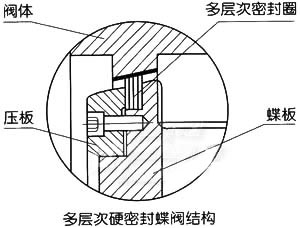

三偏心多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

特点

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

采用标准

设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

主要零件的材质

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨

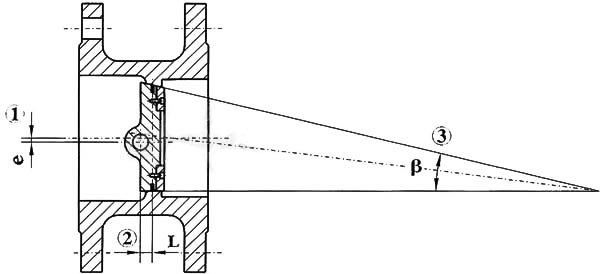

三偏心特点及原理

1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形

当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

Dd	3	73H-	6	C.P.R.V系列对夹式多层次金属硬密封蝶阀
	6
	9		10

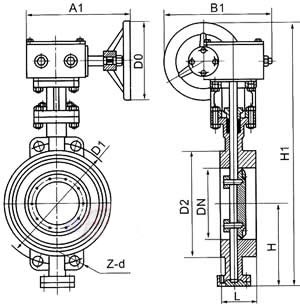

公称通径		长度标准值	外形尺寸（参考值)										连接尺寸 (标准值)				重量 (kg)
公称通径		长度标准值	H	Dd373H			Dd673H			Dd973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	21/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	64	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	76	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22	29
200	8	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	775	2280	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	870	2450	1000	925				2886			1560	36-36	1590	36-42	1900
1600	64	318	1000	2730	1000	925				3156			1760	40-36	1820	40-48	2900
1800	72	356	1110	3020	1100	980				3421			1970	44-39	2020	44-48	4000
2000	80	406	1250	3270	1100	980				3685			2180	48-42	2230	48-48	5300

73H-

C.P.R.V系列对夹式多层次金属硬密封蝶阀

公称通径		长度标准值	外形尺寸（参考值）										连接尺寸 (标准值)				重量 (kg)
公称通径		长度标准值	H	Dd373H			Dd673H			Dd973H			PN1.6MPa		PN2.5MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18	12
65	21/2	46	115	370	180	200	625	245	72	530	250	255	145	4-18	145	8-18	13
80	3	64	120	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	64	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	70	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	76	175	555	270	280	800	355	92	705	300	315	240	8-22	250	8-26	29
200	8	89	215	780	400	425	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	114	243	840	400	425	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	114	285	995	450	560	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	127	320	1050	450	560	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	140	350	1220	535	580	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	152	350	1280	535	580	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	152	380	1365	535	580	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	435	1460	570	660	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	480	1520	750	550	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	530	1710	750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	595	1810	750	550	1865	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	650	1900	900	750	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	775	2280	1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	870	2450	1000	925				2886			1590	36-48	1640	36-62	1900
1600	64	318	1000	2730	1000	925				3156			1820	40-56	1860	40-62	2900
1800	72	356	1110	3020	1100	980				3421			2020	44-56	2070	44-70	4000
2000	80	406	1250	3270	1100	980				3685			2230	48-62	2300	48-70	5300

73H-

40C.P.R.V系列对夹式多层次金属硬密封蝶阀

公称通径		结构长度（标准值）	外形尺寸（参考值）										连接尺寸(标准值)
公称通径		结构长度（标准值）	H	Dd373H			Dd673H			Dd973H			PN4.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
50	2	43	112	350	180	200				530	250	255	125	4-18
65	21/2	46	115	370	270	280	625	250	170	530	250	255	145	8-18
80	3	64	120	380	270	280	625	250	170	565	250	255	160	8-18
100	4	64	138	420	270	280	645	250	170	600	250	, 255	, 190	8-22
125	5	70	164	460	380	420	675	250	170	640	250	255	220	8-26
150	6	76	175	555	380	420	715	450	220	705	300	315	250	8-26
200	8	89	208	780	400	425	800	450	220	775	300	315	320	12-30
250	10	114	243	840	400	425	850	450	220	945	300	315	385	12-33
300	12	114	285	995	450	560	925	450	280	1070	300	315	450	16-33
350	14	127	320	1050	450	560	1035	650	280	1140	300	315	510	16-36
400	16	140	350	1220	535	580	1070	650	280	1210	300	315	585	16-39
450	18	152	350	1280	535	580	1190	650	280	1335	575	714	610	20-39
500	20	152	380	1365	535	580				1415	575	714	670	20-42

注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
注：Dd-代表多层次密封结构
